新风系统设计与选型攻略四

二）全新风机设计举例

1、房间功能的确定和人均新风量的确定

查得：办公室人均新风量为30m3/h

会议室人均新风量为30m3/h（无吸烟情况）

2、房间人数的确定

查得：取办公室人员密度为5m2/人

取会议室人员密度为2.5m2/人

则：办公室1~4人数=18/5=3.6，取4人

会议室1人数=47/2.5=18.8，取19人

会议室2人数=49/2.5=19.2，取20人

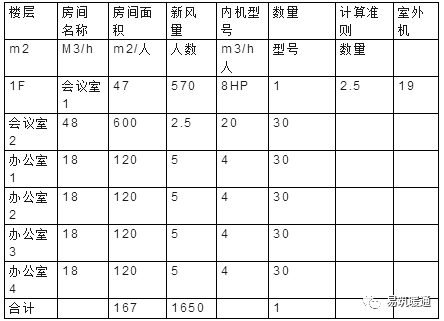

3、房间新风量的确定

办公室1~4：30*4=120m3/h

会议室1：30*19=570m3/h

会议室2：30*20=600m3/h

4、系统新风量的确定

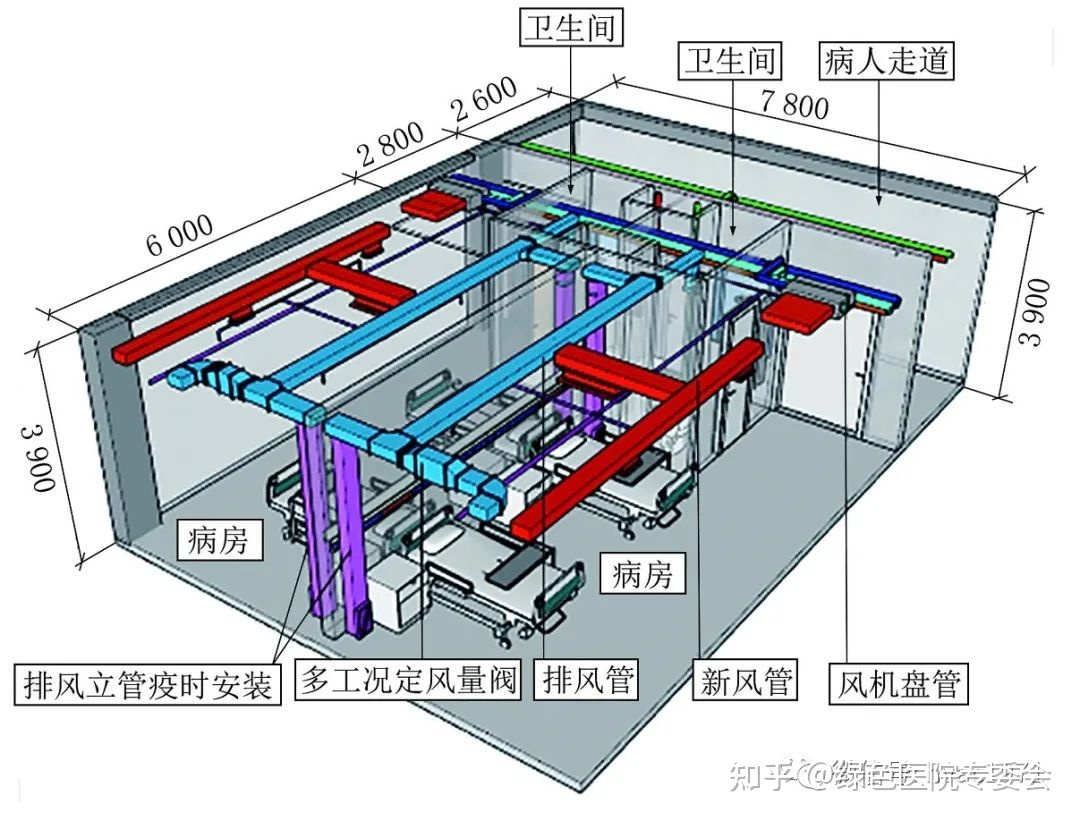

1）系统划分

由平面图可以看出，空调室内机可以放置在专门预留的空调机房内，这样可以有效的降低噪音。

考虑走廊的吊顶可以相对其他房间做的稍低，因此将新风系统的主风管布置在走廊，从图纸中可以看见建筑格局比较简单，且新风房间均在走廊的一边，主风管的管路不长，故可将所有的房间设计为一个新风系统。

2）系统总新风量的确定

将所有房间的风量相加得到系统新风量：120*4+570+600=1650m3/h

5、新风设备容量的确定

根据计算所得风量，选择8HP全新风机（风量为1680m3/h）来对应。

三）全新风机设计注意事项

1、全新风机的布置应注意运转噪音，不可安装在人员集中的区域及其吊顶内，应安装在专用的机房或设备室；

2、根据现场实际情况（包括安装在走廊或卫生间吊顶内等场合），有时应采取消音、防振、防潮等措施；

3、需要设置独立的新风口，如图所示；

1）全新风机的新风口不可设置在室内机回风口侧或直接接入室内机机身上的新风口，以免影响回风温度探头对室内实际温度的准确感知；

2）若新风口已经连接在空调室内机上的新风口或回风处，此时为了避免对回风口感温探头的感温影响，必须将回风温度探头设置为以遥控器为主。

4、机器两侧需要预留足够的安装空间，左右两侧及机前机后都需要留出一定的备用空间，以便今后对机器进行维护保养和检修；

5、全新风机仅为送风系统，同时必须进行相关的排风系统设计；

6、为了保证引入新风的品质，应尽量避免新风口设置在卫生间的窗户或地下车库的出入口附近，以免异味及浑浊气体严重破坏室内的空气品质；

7、新风引入口的设置参见下图，在新风引入口应安装初效过滤网（大颗粒灰尘过滤网）作为防尘网（以便于日后维护），且应安装防雨百叶；

8、为了便于调节风量，应安装风量调节阀；

9、特别需要注意的是：不可将普通空调室内机作为新风机使用，二者存在很大区别：

1）处理能力不同

由于新风机要将室外空气处理到与室内空气接近的状态，在同样的送风量下，新风机需要处理的焓、湿量远高于普通空调室内机，因此在产品设计中，新风机具有更多的排管数、更大的换热面积，以满足其能力要求。比如同样风量都是1680m3/h的8HP全新风室内机和4HP空调室内机，制冷能力后者仅为前者的一半；

2）容量控制方式不同

新风机分别在出风口、蒸发器进口、蒸发器出口设置了三个温度传感器，机器是以出风口的送风温度作为反馈信号，进行容量调节，而普通室内机的温度传感器设置在回风口和蒸发器的进出口，以室内回风温度为反馈信号，调节容量。

因此，普通空调室内机不能替代新风机进行新风的对应。否则将出现：

A、普通空调室内机无法将新风处理到需要的状态；

B、普通空调室内机将以回风温度（即室外温度）作为反馈信号，机组一直判断室内冷量不足，因此始终以最大负荷工作，长期运转将降低设备寿命，故障率上升。

1、房间功能的确定和人均新风量的确定

一般住宅中的人均新风量可参考宾馆的新风量来确定，一般取30m3/h.人，但是有时由于实际用户的需求，对于新风量的要求较高时，也可取50m3/h.人。

2、房间人数的确定

当全热交换器在住宅中应用时，其人数的确定可根据一般家庭情况进行。如客餐厅可以直接按照室内座位的数量计算，卧室、书房等一般按照2人/间计算，其他区域可按照5m2/人计算。

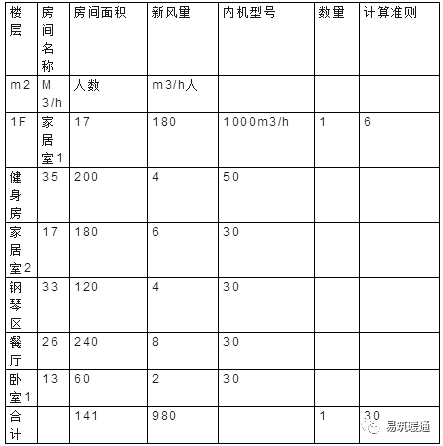

3、每个房间新风量、系统新风量、新风设备的容量确定：

总新风量为980m3/h，因此选择1000m3/h风量的全热交换器。

1、在进行新风系统划分时，为了便于进行风管的布置以及后期的施工便利，可考虑每个区域分别以小容量单位设置，如别墅，可一层配置一个全热交换器对应当层的新风要求，不仅不用设置专门的新风管井，设计和施工都便利，而且可以降低噪音；

2、一般建议将全热交换器摆放在过道、住宅的更衣室等非重要活动区域的吊顶内，以保证室内生活环境的安静，特别是设计大风量的机器时，需要采取一定的降噪措施；

3、若要将其放置在卫生间的吊顶空间内，为了保证机器的使用寿命，建议吊顶要做防潮处理；

4、住宅项目中，全热交换器不要设置在厨房等充满油烟和蒸气的地方，否则会导致过滤网、热交换器元件变形，甚至引起火灾；

5、新风引入口处应设置防虫、防尘用的过滤网，并加装风量调节阀；

6、为了保证引入新风的品质，应尽量避免新风口设置在卫生间的窗户或地下车库的出入口附近，以免异味及浑浊气体严重破坏室内的空气品质；

7、住宅项目中新风引入口呀不要设置在厨房的窗户外或脱油烟机的排风口，避免油烟影响机器的使用寿命，以及异味传入风管影响室内空气品质；

8、与全新风机的设置一样，一般也建议采用独立设置新风口的方式；

9、全热交换器的风量越大，厚度越大，所需吊顶空间就越大，应充分考虑吊顶空间安放全热交换器；

10、新风引入口和排气口应尽可能远离，以防止气流短路。

1）新风引入口和排气口在同一面时，风口间距离至少3m；

2）新风引入口和排气口不在同一面为首选的吸排风方式。

11、新风系统的送回风口与空调的送回风口的配合方式建议及注意事项：

1）空调室内机为风管式时，新风送风口尽量靠近空调送风口，使得两种不同温度的气流混合，尽量优化室内的舒适度；

2）空调室内机为天花板嵌入式室内机时，新风送风口距空调送风口（至少1米以上），以免影响空调室内机回风温度探头误操作。

3）一般送回风口的布置有两种方式：对角线分布和直线分布：

4）部分连通空间，送风口和回风口可视实际情况进行布置，如布置空间不足，相邻的功能区域可以共用；
